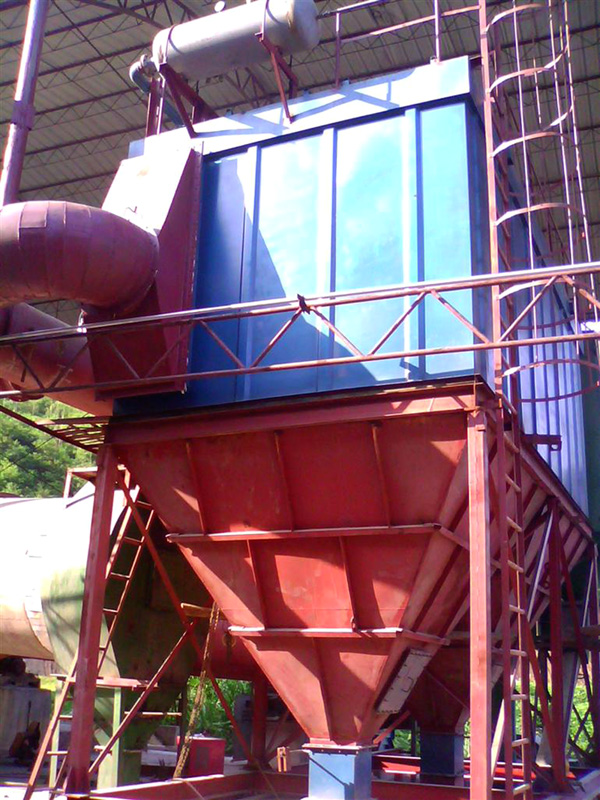

氣箱脈沖布袋除塵器，屬于布袋除塵器中的一種。氣箱脈沖布袋除塵器屬于除塵器上的術語 即氣箱脈沖除塵器.
氣箱脈沖沖袋式除塵器本體分隔成若干個箱區，每箱有32、64、96等條濾袋，在每箱側邊出口管道上有一個氣缸帶動的提升閥。除塵器在過濾含塵氣體一定的時間時，清灰控制器會發出信號，第一個箱室的提升閥就開始關閉切斷過濾氣流；然后箱室的脈沖閥開啟，以大于0.4MPa的壓縮空氣沖入凈氣室，清除濾袋上的粉塵；當這個動作完成后，提升閥重新打開，使這個箱室重新進行過濾工作，并逐一按上述程序完成全部清灰動作。
氣箱脈沖袋式除塵器是采用分箱室清灰的，清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而保證了壓縮空氣清灰的效果。整個箱體設計采用了進口和出口總管結構，灰斗可延伸到進口總管下，使進入的含塵煙氣直接進入已擴大的灰斗內達到預除塵的效果。所以氣箱脈沖袋式除塵器不僅能處理一般濃度的含塵氣體，且能處理高濃度含塵氣體。
氣箱脈沖袋式除塵器是我公司在消化、吸收國外先進技術的基礎上，并結合我國國情自主研制開發的新型、高效袋式除塵設備。它集分室反吹和噴吹脈沖袋式除塵器的優點為一體，克服了分室反吹的清灰動能不足，噴吹脈沖的清灰與過濾同時進行會產生粉塵二次吸附現象的缺陷，采用高效離線清灰方式，具有清灰能量大、清灰效果好、系統阻力低、濾袋使用壽命長、除塵效率高等特點，廣泛應用于建材、冶金、電力、化工等各種行業的粉塵凈化。
本系列布袋除塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部分所組成。當含塵氣體從進風口進入收塵器后，首先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流后折而向上通過內部裝有金屬歲月架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出布袋除塵器的進風口設在灰斗上，氣流進入灰斗后首先碰上進風管端部的擋板，其作用與上述原理相同。殼體用隔板分成若干個獨立的收塵室，按照給定的時間音隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥，清灰時提升閥關閉，切斷通過該收塵室的過濾氣流，隨即脈沖閥開啟，向?yàn)V袋內噴入高壓空氣，以清除濾袋外表面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期，由專用的清灰程序控制器自動連續進行。
|
型號參數 |
處理風量m3/h |
過濾風速m/min |
過濾面積m2 |
濾袋數（個） |
阻力Pa |
含塵濃度g/m3 |
保溫層面積m2 |
重量kg |
|
32-3 |
6900 |
1.2-2.0 |
93 |
96 |
1470-1770 |
＜1000 |
26.5 |
2880 |
|
32-4 |
8930 |
124 |
128 |
34 |
4080 |
|||
|
32-5 |
11160 |
155 |
160 |
41 |
5280 |
|||
|
32-6 |
13390 |
186 |
192 |
48.5 |
6480 |
|||
|
64-4 |
17800 |
248 |
256 |
70 |
7280 |
|||
|
64-5 |
22300 |
310 |
320 |
94 |
9960 |
|||
|
64-6 |
26700 |
372 |
384 |
118 |
11640 |
|||
|
64-7 |
31200 |
434 |
448 |
142 |
13320 |
|||
|
64-8 |
35700 |
496 |
512 |
166 |
15000 |
