回轉轉筒烘干機

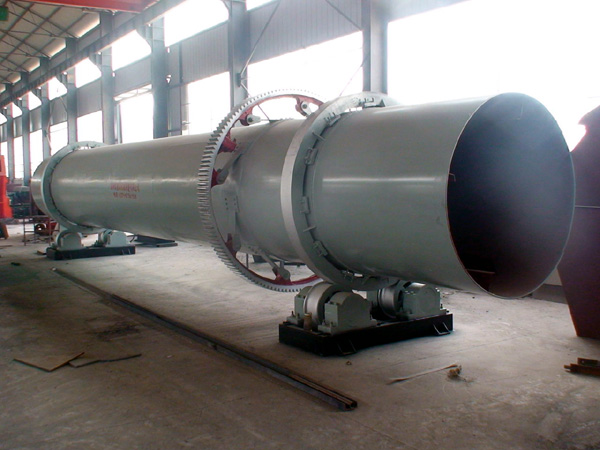

回轉轉筒烘干機由1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥（小型烘干機不適用）；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等
2、回轉式轉筒烘干機工作原理：
在物料干燥的過程中：濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。轉筒烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經回轉轉筒烘干機以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
|
型號 |
轉筒直徑 |
轉筒長度 |
傾斜度 (º ) |
轉速(r/min) |
重量 (t) |
功率 (kw) |
容積 (m3) |
|
Ф0.6×8 |
Ф600 |
8 |
3-5 |
8 |
5.1 |
4 |
2.26 |
|
Ф0.8×10 |
Ф800 |
10 |
3-5 |
7.2 |
6.9 |
4 |
5.02 |
|
Ф1.0×10 |
Ф1000 |
10 |
3-5 |
6.73 |
7.5 |
5.5 |
7.85 |
|
Ф1.2×12 |
Ф1200 |
12 |
3-5 |
5.8 |
13.1 |
11 |
13.31 |
|
Ф1.5×12 |
Ф1500 |
12 |
3-5 |
4.8 |
22.3 |
15 |
21.2 |
|
Ф1.8×14 |
Ф1800 |
14 |
3-5 |
3.2 |
45.8 |
30 |
48.22 |
|
Ф2.2×1.8 |
Ф2200 |
18 |
3-5 |
3 |
50.3 |
37 |
70.43 |
|
Ф2.4×20 |
Ф2400 |
20 |
3-5 |
2.83 |
78.4 |
45 |
90.43 |
|
Ф2.8×24 |
Ф2800 |
24 |
3-5 |
2.59 |
97 |
75 |
147.8 |
|
Ф3.0×20 |
Ф3000 |
20 |
3-5 |
2.6 |
102 |
55 |
141.3 |
|
Ф3.0×25 |
Ф3000 |
25 |
3-5 |
2.6 |
110 |
75 |
176.7 |
